Inserțiile flexibile pentru conductele de aer sunt țevi flexibile care se instalează pe sistemele de ventilație pentru a spori eficiența funcționării și etanșeitatea circuitului de ventilație și climatizare. Piesele și elementele auxiliare pot fi fabricate din diverse materiale, precum aluminiu, oțel inoxidabil sau plastic, și de obicei au o formă spiralată, ceea ce le permite să se adapteze flexibil la forma conductei de aer. Inserțiile flexibile pot fi utilizate și pentru reducerea zgomotului și vibrațiilor care pot apărea în sistemul de ventilație.
Destinație și execuție tipică
De ce sunt necesare inserțiile flexibile pe conductele de aer? Componentele și piesele nodale sunt utilizate pentru a conecta secțiuni ale conductei de aer care nu pot fi drepte. Acest lucru poate fi necesar din cauza trecerii construcției de ventilație prin deschideri înguste sau alte limitări de spațiu.
Elementele tehnice îndeplinesc mai multe funcții:
- Conectarea părților de diametre diferite.
- Compensarea micilor deplasări sau deformări.
- Prevenirea transmiterii vibrațiilor și zgomotului între diferitele părți ale construcției.
- Reducerea riscului de deteriorare a structurii din cauza posibilelor vibrații și oscilații.
În funcție de construcție, piesele pot avea diferite materiale și forme. De exemplu, ele pot fi fabricate din aluminiu, oțel inoxidabil sau cauciuc. De asemenea, pot fi de tip spirală sau cu formă sferică.
Instalarea inserturilor flexibile trebuie realizată conform instrucțiunilor producătorului, pentru a asigura o montare corectă și a preveni deteriorarea conturului sistemului.
Opțiuni de conectare la rețea și instalare

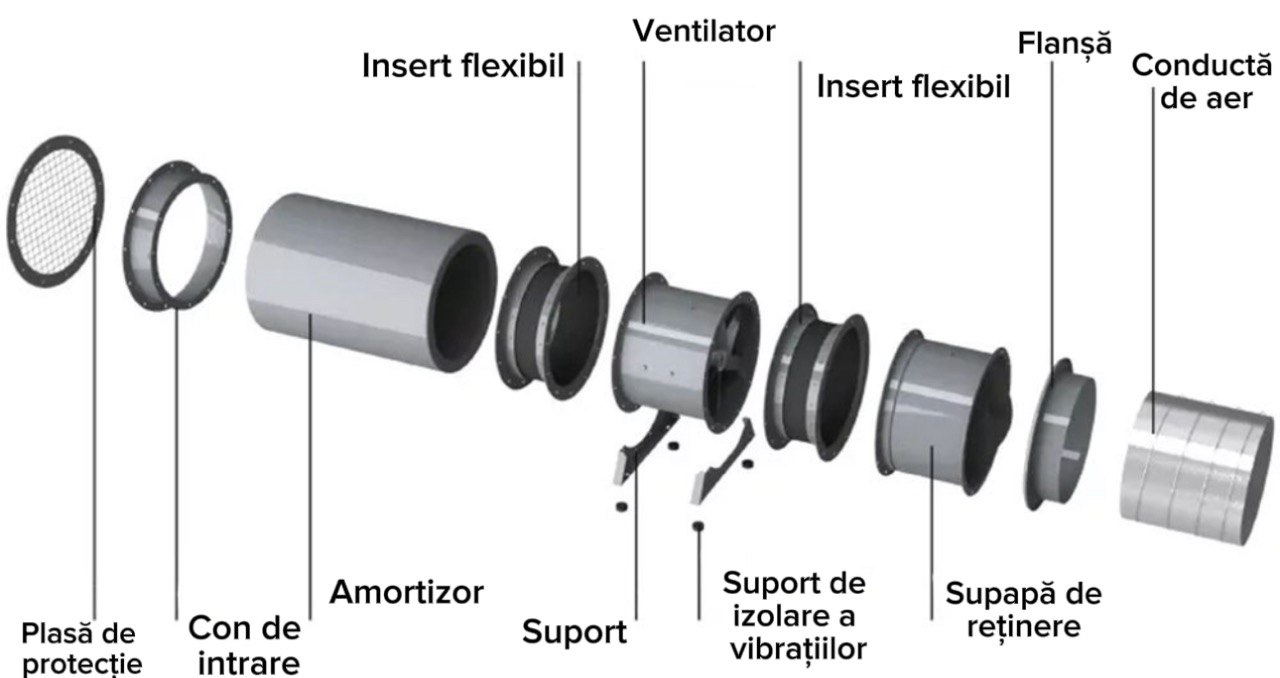

Unul dintre aspecte importante la care trebuie să se acorde atenție este alegerea elementului de conectare corespunzător pentru fiecare ventilator de admisie sau evacuare, echipat cu un furtun de ieșire (intrare) cu flanșă sau, în unele variante, cu un cap de racord. Industria oferă mai multe opțiuni de construcție pentru instalare.

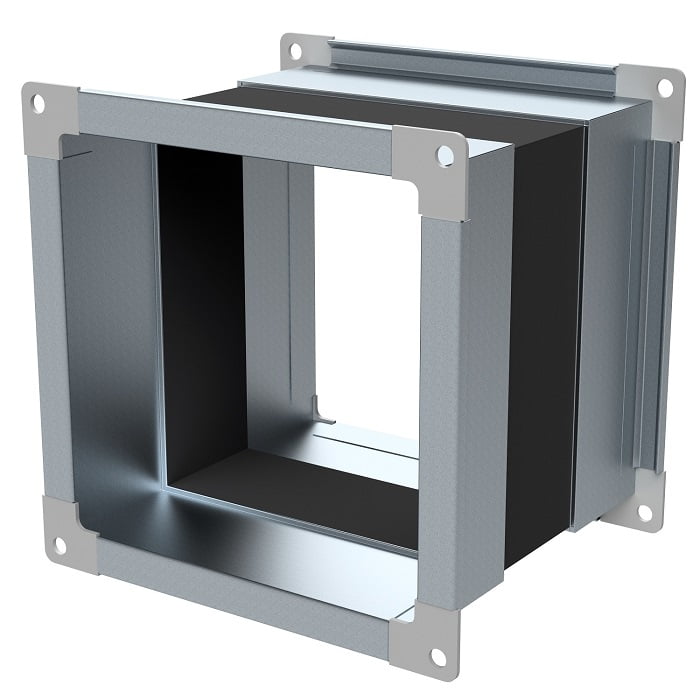

Inserțiile cu flanșe de formă rectangulară (în unele variante, de formă rotundă), care sunt conectate la baza tehnologică a echipamentului de ventilație cu ajutorul garniturilor speciale și strângerea simultană a șuruburilor. Această metodă asigură etanșeitate maximă și previne scurgerile și pătrunderea aerului. Conectarea cu flanșă este recunoscută astăzi ca fiind cea mai eficientă și este pe scară largă utilizată în principalele sisteme industriale de ventilație.

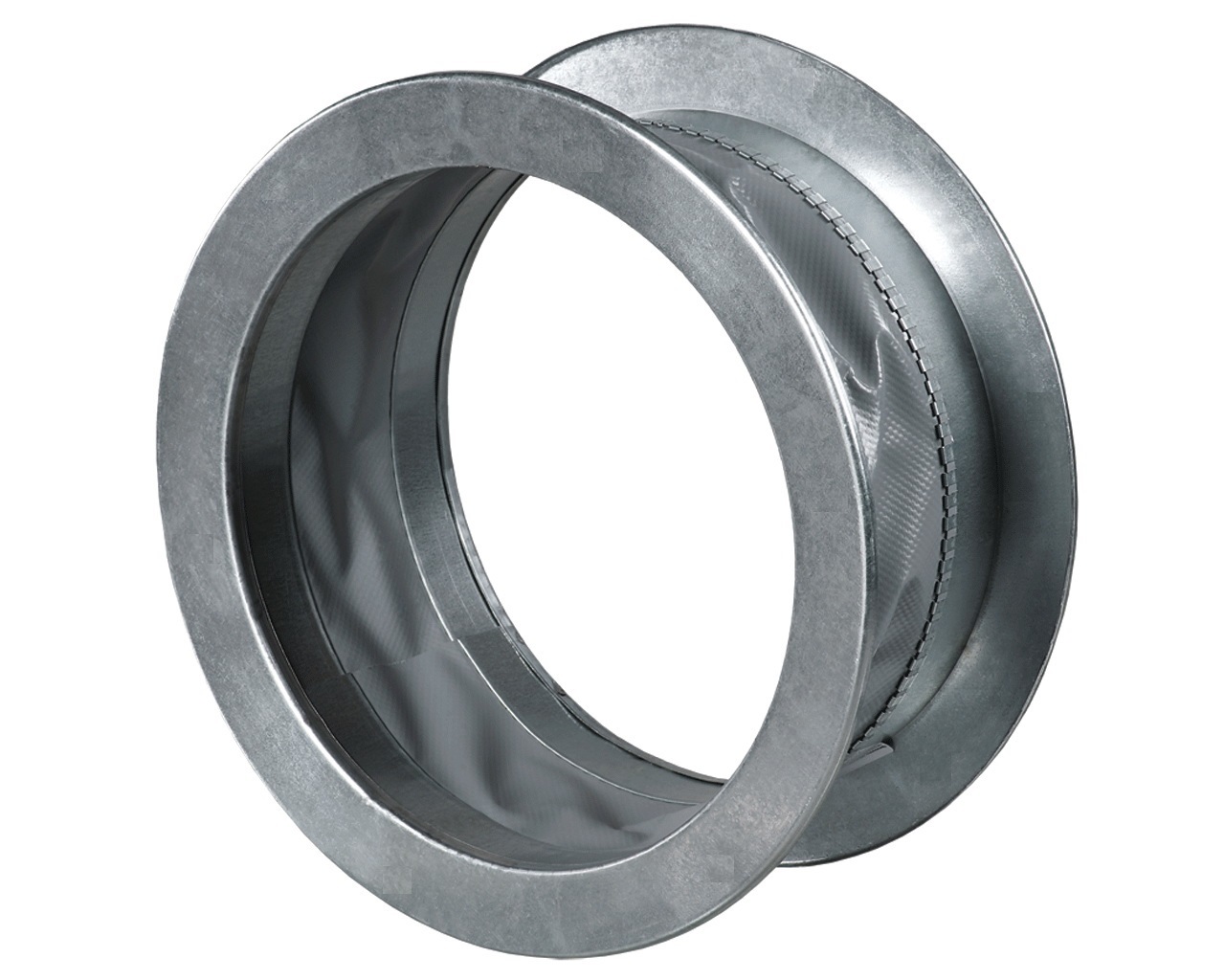

inserția este așezată pe țeava tehnologică a ventilatorului și a elementului rețelei, iar etanșeitatea se asigură prin strângerea clemei. Această metodă este frecvent utilizată pentru rețelele de ventilație cu elemente de secțiune circulară.
Unitățile combinate au o parte cu flanșă pentru conectarea la ventilator și cleme pentru fixarea pe partea principală a structurii. Acest tip de conexiune este cel mai frecvent utilizat în sistemele de ventilație pentru diferite aplicații.
Atenție la un aspect tehnologic și constructiv important! În majoritatea conexiunilor cu flanșă, găurile de fixare tehnologice lipsesc. Lucrarea se realizează direct la locația viitorului montaj, având în vedere caracteristicile flanșelor dispozitivelor conectate și ale elementelor auxiliare ale rețelei.
Cum se realizează selecția inserturilor flexibile?
Selecția depinde de mai mulți factori: diametrul părții principale a construcției, tipul de insert, materialul acestuia și mediul în care va fi utilizat insertul.
Diametrul conductei de aer. Stabiliți dimensiunile sistemului viitor, la care se vor conecta inserturile. Acestea trebuie să corespundă cu dimensiunea insertului și să fie indicate în caracteristicile tehnice ale acestuia.
Tipul de insert. Alegeți tipul de insert în funcție de caracteristicile tehnologice ale proiectului dumneavoastră. De exemplu, dacă conductele de ventilație sunt amplasate în condiții de vibrație sau zgomot ridicat, este recomandat să alegeți un insert spiral.
Materialul insertului. În funcție de condițiile de exploatare, alegeți materialul insertului care va asigura nivelul necesar de rezistență la uzură, rezistență la coroziune, conductivitate termică etc. De exemplu, dacă canalul de ventilație funcționează în condiții de temperaturi ridicate sau medii agresive, cel mai bine ar fi să alegeți un insert flexibil din oțel inoxidabil.
Mediul de exploatare. La alegerea produsului, țineți cont de mediul în care va fi utilizat. De exemplu, dacă caracteristicile sistemului de ventilație implică prezența substanțelor agresive sau elementelor corozive, trebuie să alegeți inserturi din materiale rezistente la acest mediu.
Se consideră că insertele flexibile pentru conductele de aer, care utilizează o conexiune cu flanșe, sunt cele mai eficiente opțiuni de fixare, comparativ cu schemele tradiționale - de legătura între structura de lucru a conductei de aer și ventilatorul de evacuare. În acest caz, de obicei, se folosesc fixări din produse metalice. În majoritatea conexiunilor cu flanșe, nu sunt prevăzute găuri, ceea ce presupune că, în timpul montajului, se va utiliza o metodă locală pentru pregătirea necesarului de perforații tehnologice.
De ce sunt necesare inserțiile flexibile în conductele de aer?
Adaptabilitate la mișcările structurale: Inserțiile flexibile sunt esențiale în sisteme de ventilație unde există mișcări structurale sau vibrații provenite de la alte echipamente. Acestea permit sistemului să rămână funcțional fără a fi afectat de distorsiunile cauzate de schimbările de temperatură sau mișcările clădirii.
Prevenirea deformărilor și fisurilor: Datorită capacității lor de a se adapta la deformările minore sau la alinierea imprecisă a conductelor, inserțiile flexibile ajută la prevenirea fisurilor și a scurgerilor care ar putea compromite eficiența sistemului de ventilație.
Îmbunătățirea fiabilității pe termen lung: Inserțiile flexibile contribuie la creșterea durabilității sistemului de ventilație, minimizând riscul de defecte în conducte și în alte componente. De asemenea, ele ajută la protejarea conductelor de presiuni excesive și de deteriorarea prematură a materialelor.
Reducerea riscurilor de obstrucționare: În unele cazuri, inserțiile flexibile pot ajuta la prevenirea obstrucționării conductei din cauza aliniamentelor imperfecte sau a mișcărilor bruste ale echipamentelor de ventilație. Acestea permit un flux de aer continuu și eficient, fără întreruperi majore.
Îmbunătățirea performanței acustice: Unele inserții flexibile sunt concepute pentru a reduce transmiterea vibrațiilor și a zgomotelor între componentele sistemului de ventilație. Acest lucru este esențial în clădirile rezidențiale sau comerciale unde confortul auditiv este o prioritate. Ele pot ajuta la minimizarea zgomotelor cauzate de circulația aerului sau de vibrațiile echipamentelor de ventilație.
Aplicabilitate în condiții de mediu dificile: Inserțiile flexibile sunt deosebit de utile în mediile industriale sau comerciale, unde condițiile pot fi extreme. De exemplu, în prezența substanțelor chimice agresive, temperaturilor ridicate sau a umidității, inserțiile flexibile realizate din materiale rezistente sunt esențiale pentru a menține funcționarea corectă și sigură a sistemului de ventilație.
Alte avantaje ale inserțiilor flexibile
Costuri de instalare reduse: Instalarea inserțiilor flexibile poate fi mult mai simplă și mai rapidă decât instalarea unor componente rigide. Acestea pot fi montate într-un timp scurt și cu mai puține ajustări pe șantier.
Versatilitate în designul sistemului: Inserțiile flexibile permit mai multă libertate în proiectarea și configurarea sistemului de ventilație, oferind soluții ușor de integrat, chiar și în spații dificile.
La o selecție corectă a inserților flexibile pentru conductele de aer, veți putea asigura funcționarea corectă a sistemului dumneavoastră de ventilație și durata de viață a tuturor componentelor acestuia. Dacă aveți dificultăți sau întrebări la alegerea insertului optim, nu ezitați să cereți ajutorul unor profesioniștii noștri.
