CLAPETĂ IZOLATĂ GMK-T
Codul produsului11589 GMK-T
Clasa nivelului de scurgeri 1
Conductivitate termică (Wt/(m·°C))până la 2,58 W/m*K
Deschiderea lamelor (mm)simetric
Mecanismul de acționare• acţionare electrică • mâner
Presiunea de funcționare (Pa)1 800 Pa
Afișează toate atributele0,00€
- Clapeta izolată este proiectată să funcționeze la temperaturi scăzute (până la -70° C) pentru a izola zonele deservite.
- Această clapetă este concepută pentru a extinde utilizarea unei clapete încălzite perimetrale în medii cu temperatură scăzută; fabricat numai în secțiune transversală dreptunghiulară; Dimensiunile secțiunii de lucru și dimensiunile generale ale conexiunii sunt similare cu o serie de alte clape din seria GMK, cu diferența că adâncimea corpului său este de 170 mm.
- Dacă este specificat în comandă, poate fi fabricat în orice alte combinații de înălțime și lățime, inclusiv versiuni secționale.
- Înălțimea maximă (H) a clapetei într-o versiune cu o singură secțiune este de 2.440 mm, lățimea (B) - 2.000 mm

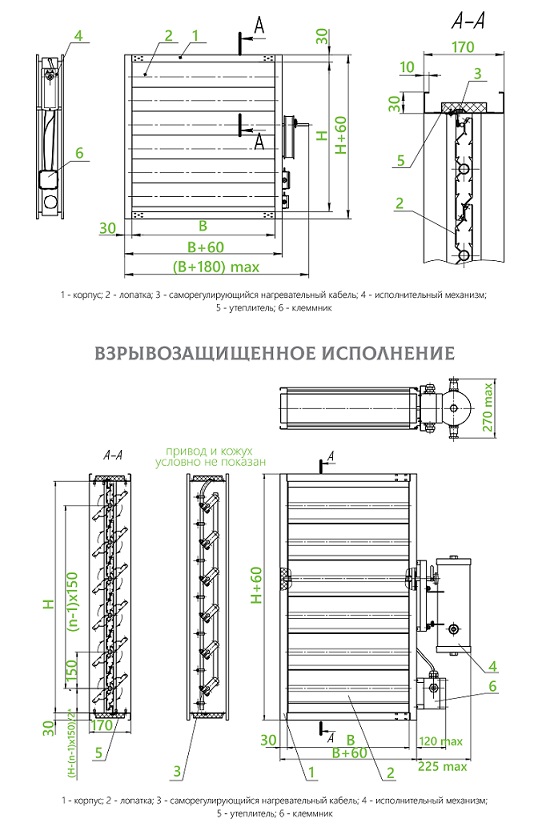

- Clapeta GMK-T constă dintr-un corp în formă de cutie cu patru pereți din oțel galvanizat; lama supapei este realizată din profil de aluminiu ranforsat cu inserții din plastic de rupere termică care împiedică transferul de căldură prin materialul lamei.
- Acesta este ceea ce face posibilă nu numai să rămâneți în funcțiune la temperaturi scăzute, cum ar fi GMK, ci și să folosiți clapeta GMK-T pentru izolarea termică a volumelor deservite. Cinematica unei astfel de clapetă este pârghiile și tijele, deschiderea lamelor supapei este „paralelă”.
- Cablul de încălzire este situat în jurul perimetrului clapetei pe exteriorul corpului său și este protejat de contactul convectiv cu mediul printr-o carcasă izolată care nu se extinde dincolo de dimensiunea exterioară a flanșelor clapetei.
- Cablul de încălzire folosit ca parte a supapei este autoreglabil, adică are control automat fără reostatic, care nu necesită un circuit suplimentar de control automat.
- Dacă este necesar să se plaseze o astfel de clapetă în exterior, acţionarea electrică este plasată într-o carcasă specială izolată termic, care protejează antrenamentul de efectele precipitaţiilor şi ale temperaturii.
- Necesitatea furnizării unei clapete în acest design este specificată separat la comanda.
- Pe corpul clapetei GMK-T se află o cutie de borne pentru conectarea sistemelor de automatizare și alarmă (grad de protecție a carcasei IP54).
- Configurația actuatorului pentru această clapetă și caracteristicile de scădere a presiunii și scurgeri corespund clapetelor GMK-P și GMK.
Clasa nivelului de scurgeri 1
Conductivitate termică (Wt/(m·°C)) până la 2,58 W/m*K
Deschiderea lamelor (mm) simetric
Mecanismul de acționare • acţionare electrică • mâner
Presiunea de funcționare (Pa) 1 800 Pa
Puterea totală a elementului de încălzire perimetru (2N/1000+2V/1000)x0,08 kW
Scop • oprire • reglare
