CLAPETĂ TAMBURALĂ IZOLATĂ GMK × 2
Codul produsului11589 GMK × 2
Clasa nivelului de scurgeri 2
Conductivitate termică (Wt/(m·°C))până la 1,43 W/m*K
Deschiderea lamelor (mm)paralel
Mecanismul de acționareAcționare electrică
Presiunea de funcționare (Pa)2000 Pa
Afișează toate atributele0,00€
- Proiectat pentru izolarea termică pasivă a volumului deservit în condiții de căderi de presiune relativ mari; sunt realizate numai din secțiune transversală dreptunghiulară; dimensiunile secțiunii de lucru nu au un multiplu și pot avea orice valoare în intervalul: înălțime de la 460 mm la 2.000 mm, lățime de la 460 mm la 2.000 mm.
- Dacă este necesară utilizarea unei clape cu dimensiuni mai mari de 2.000x2.000 mm, aceasta poate fi fabricată într-un design secțional.
- Designul casetei presupune combinarea a două sau mai multe supape într-o structură comună folosind două cadre de montare cu un profil solid, fiecare cu adâncimea de 60 mm.
- Clapeta izolată cu două grupe de lame dispuse perpendicular, proiectată pentru funcționare la temperaturi scăzute (până la minus 60° C) în categoria YHL2 (GOST 15150).
- De asemenea, clapeta GMKx2 are o rată de scurgere mai mare în stare închisă, ceea ce o caracterizează ca fiind o clapetă de densitate mai mare decât clapetele convenționale din seria GMK.
- Clapeta GMKx2 are un corp dublu de mare rigiditate conceput pentru a proteja supapa de distorsiuni în condiții de diferențe mari de temperatură medie zilnică.
- O caracteristică specială a clapetei GMKx2 este absența oricăror elemente electrice de încălzire în designul clapetei. GMKx2 este o secțiune vestibulă a izolației de aer între două grupuri de lame ale clapetei.
- Adică, controlul automat al acestei clapete ar trebui să ofere doar controlul antrenării clapetei; nu ar trebui să existe alte elemente pentru controlul încălzirii electrice și controlul temperaturii în sistemul de automatizare.
- În plus, prezența unui rând dublu de palete îmbunătățește semnificativ fiabilitatea acestei supape la presiuni de funcționare mai mari, cu rate de scurgere semnificativ mai mari în stare închisă.

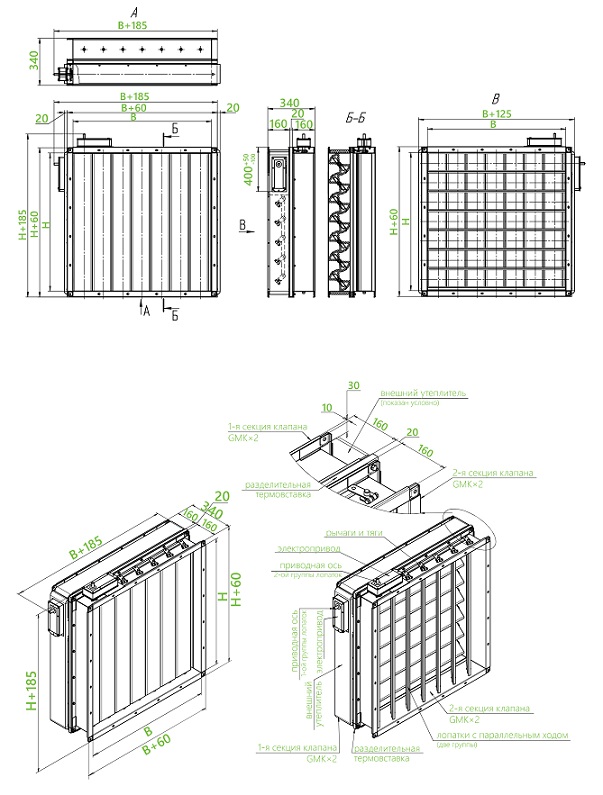

- Clapeta GMKx2 constă din două secțiuni ale lamelor orientate perpendicular ale clapetelor GMK-P (fără elemente electrice de încălzire) cu corpurile lor separate printr-o inserție specială izolatoare termic cu o conexiune cu șuruburi.
- Fiecare dintre cele două secțiuni de clapetă are un corp în formă de cutie cu patru pereți din oțel galvanizat, lama clapetei este din profil de aluminiu.
- Datorită designului dublu al carcasei, adâncimea acesteia crește la 340 mm.
- Prezența unei inserții de separare rezistente la căldură elimină transferul de frig prin materialul corpului.
- Perimetrul exterior al primei secțiuni a clapetei (primul grup de lame) este acoperit cu un strat protector de material termoizolant, care elimină transferul convectiv al frigului în camera deservită de clapetă.
- Fiecare secțiune de lamă este antrenată de propria sa acționare electrică - nu există o legătură mecanică directă între secțiuni.
- Cinematica fiecărei secțiuni de lame - pârghii și tije, deschiderea palelor clapetei - este „paralelă” pentru cea mai eficientă funcționare în modul funcției sale principale - clapetă de închidere.
Clasa nivelului de scurgeri 2
Conductivitate termică (Wt/(m·°C)) până la 1,43 W/m*K
Deschiderea lamelor (mm) paralel
Mecanismul de acționare Acționare electrică
Presiunea de funcționare (Pa) 2000 Pa
Scop închidere/reglare
